Hur får man loss tryckcylindern från ASSA Vinga handtaget?
Fråga
Hur får man loss tryckcylindern från ASSA Vinga handtaget?
St Georges svar

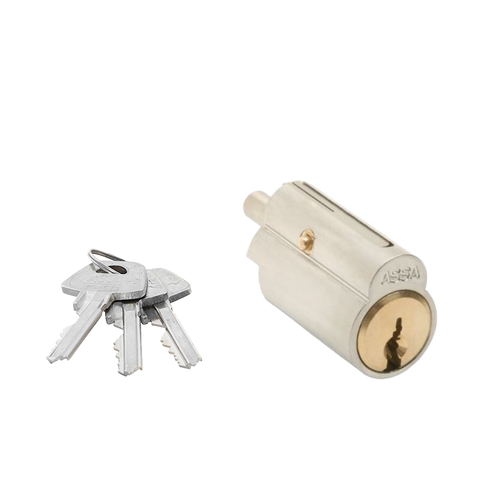

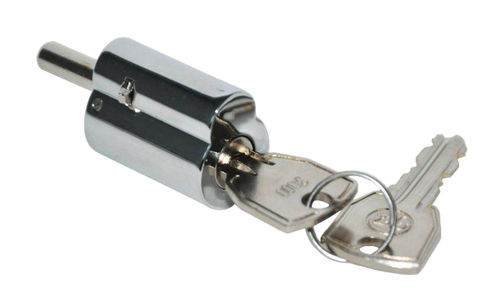

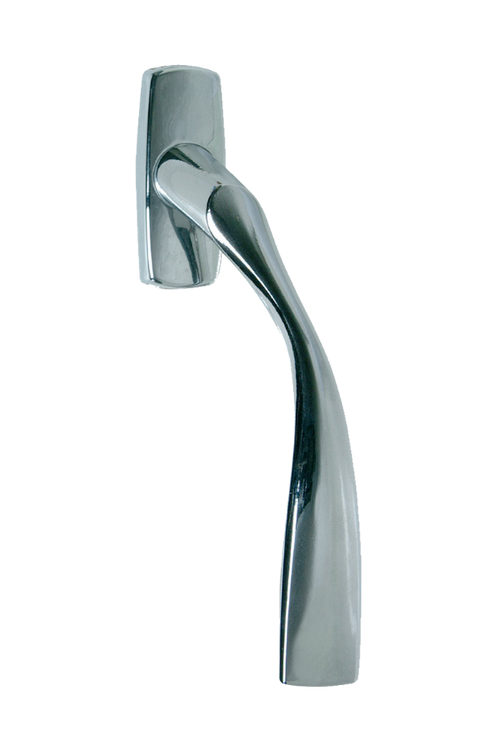

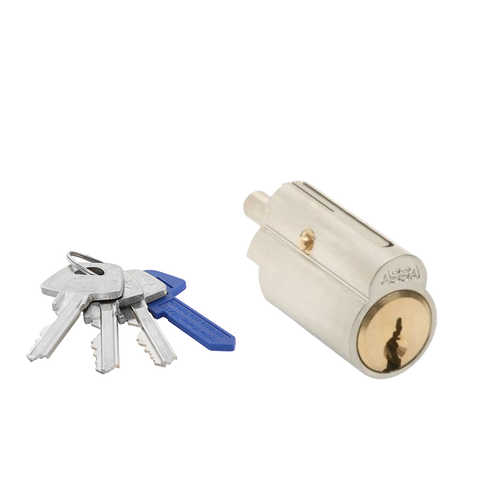

Nedan följer anvisningar för montering och demontering av ASSA Vinga handtag och tryckcylinder, t ex ASSA Vinga 7310, ASSA 1216, ASSA 1316, ASSA 5816, ASSA 716 med flera. Vi rekommenderar att man köper monteringsverktyget (dornet) nedan för att underlätta demontaget.
Montering
- Placera returfjäder på cylinderns regeltapp enligt skiss
- För in cylindern i handtaget samtidgit som stoppstiftet trycks in i cylinderns sida.
- Montera handtaget i rosetten.
Demontering
- Vrid handtaget till öppet läge, 90° mot rosetten

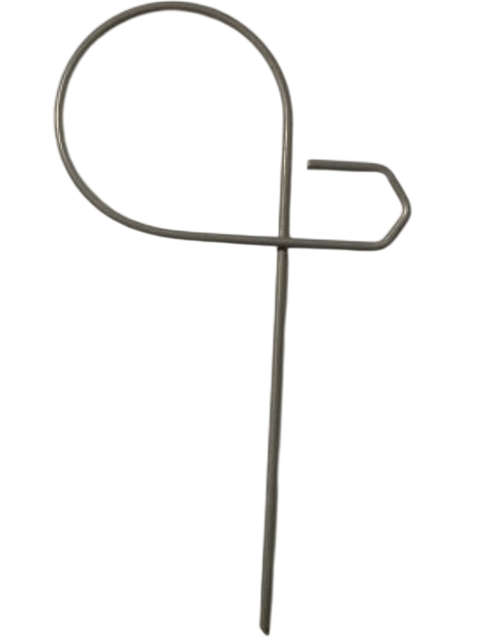

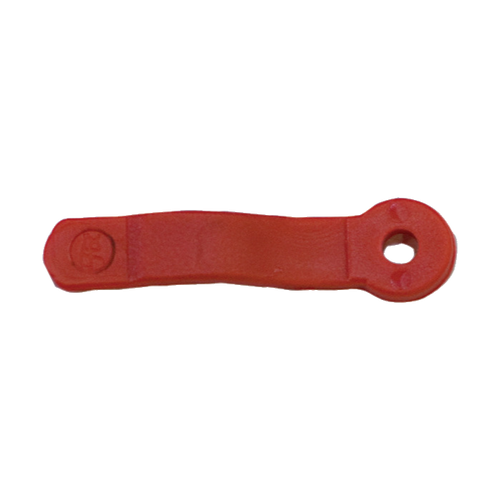

- Frigör fjäderspänninge me hjälp av ett demonteringsdorn / nyckel
- Frigör cylindern genom att föra in demonteringsdornet mot fjäderstiftet i hålet på handtagets undersida enligt skiss (nedan).
