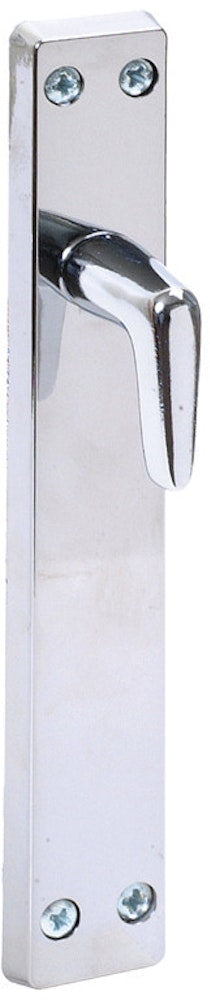

Vredskylt ASSA för smalprofildörrar med låshus i Classic/ROT-serien för montering på dörrens insida. Höjd på skylten är 8 mm. Ytbehandling krom.
Cylinderskylt från ASSA för montering på dörrens utsida. Skylten hör till ASSA:s smalprofilbehör Classic/ROT.
Höjden på cylinderskylten ska motsvara hur mycket låscylindern sticker ut från dörren (D-mått på ritningen).
Viktiga mått:
Ta B-måttet (alternativt C-måttet om du ska ha en cylinderskylt på insidan av dörren) för att se vilken höjd på cylinderskylt som rekommenderas. Tabellen gäller för ovala låscylinder med en längd på 31 mm, till exempel ASSA 1201, ASSA 1301 och ASSA 701.
| B-mått / C-mått |
Cylinderförlängare | D-mått (inkl cyl.förlängare) |
Rek höjd på cylinderskylt |
Rek längd på cylinderskruv |
| 18 - 20 mm | Behövs ej | 20 - 22 mm | 20 mm | 28 mm |
| 21 - 24 mm | Behövs ej | 16 - 19 mm | 16 mm | 28 mm |
| 25 - 28 mm | Behövs ej | 12 - 15 mm | 12 mm | 28 mm |
| 29 - 32 mm | Behövs ej | 8 - 11 mm | 8 mm | 28 mm |
| 33 - 36 mm | 1 st á 12,5 mm | 16 - 19 mm | 16 mm | 28 mm |
| 37 - 40 mm | 1 st á 12,5 mm | 12 - 15 mm | 12 mm | 28 mm |
| 41 - 44 mm | 1 st á 12,5 mm | 8 - 11 mm | 8 mm | 28 mm |
| 45 mm | 2 st á 12,5 mm | 20 mm | 20 mm | 63 mm |
| 46 - 49 mm | 2 st á 12,5 mm | 16 - 19 mm | 16 mm | 63 mm |
| 50 - 53 mm | 2 st á 12,5 mm | 12 - 15 mm | 12 mm | 63 mm |
| 54 - 57 mm | 2 st á 12,5 mm | 8 - 11 mm | 8 mm | 63 mm |
Om låscylindern inte redan är monterad, kan du enkelt räkna fram höjden på följande sätt:
Exempel:
Välj sedan passande intervall för höjden av cylinderringen, i exemplet ovan är alltså rätt höjd på cylinderringen 18 mm. Om måttet du får fram är mindre än den lägsta tillgängliga höjden behöver du komplettera med en cylinderförlängare.
